Con este son ya diez los años que CENER (Centro Nacional de Energías Renovables) lleva realizando la calibración de piranómetros, cuya temporada anual ha comenzado este mes de marzo. La campaña de medición de sensores que se prolongará hasta octubre, ya que se trata de los meses del año en los que la meteorología es más favorable, debido a que concurren las condiciones requeridas de dispersión de ángulos de incidencia y los niveles de radiación solar adecuados.CENER
dispone del único laboratorio en España que actualmente está acreditado por ENAC (Entidad Nacional de Acreditación) para calibrar piranómetros y pirheliómetros, aunque en el caso de estos últimos las calibraciones no están sujetas a la estacionalidad y se llevan a cabo durante todo el año.

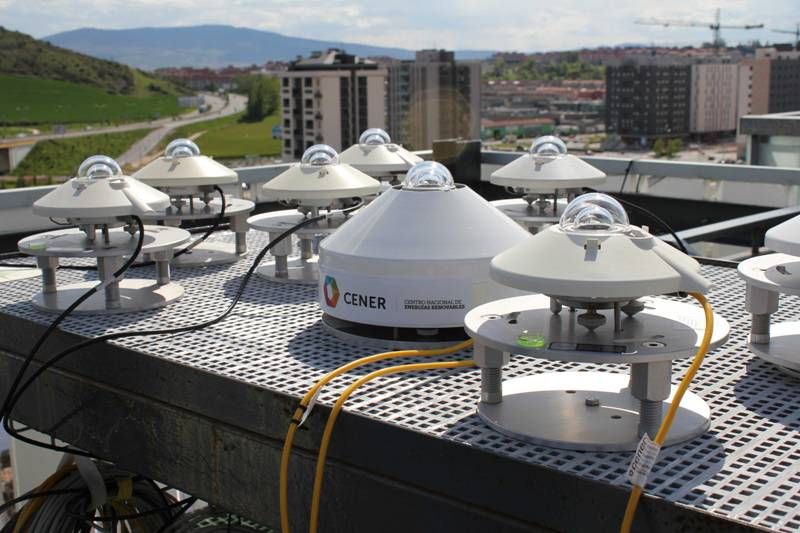

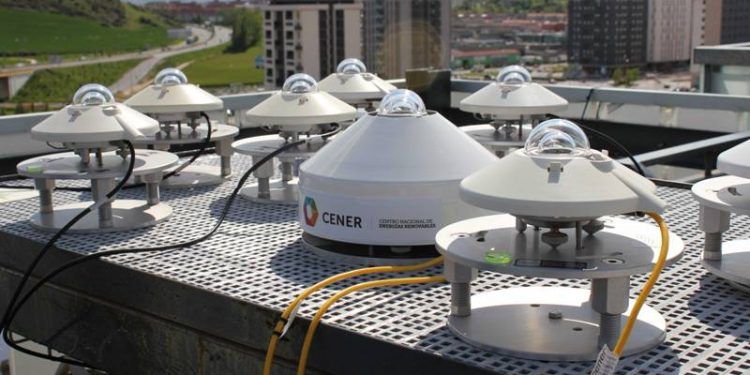

Las mediciones se efectúan en la estación radiométrica BSRN y se toma como referencia un piranómetro-patrón, con trazabilidad a patrones de referencia del World Radiation Center
Las calibraciones se realizan en una infraestructura que está ubicada en el exterior de la sede del edificio de CENER en Sarriguren (Navarra). En concreto, las mediciones se efectúan en la estación radiométrica BSRN (Baseline Surface Radiation Network, por sus siglas en inglés), y para llevarlas a cabo se toma como referencia un piranómetro-patrón, con trazabilidad a patrones de referencia del World Radiation Center (WRC-PMOD), que está ubicado en Davos (Suiza).
Con el objetivo de que el cliente pueda disponer de la certificación oportuna, CENER está acreditado por ENAC para calibrar piranómetros según la norma internacional ISO 9847:1992 “Calibración de piranómetros de campo por comparación con un piranómetro de referencia”. Y también está acreditado por ENAC para calibrar pirheliómetros de campo según la norma internacional ISO 9059:1990 “Calibración de pirheliómetros por comparación con un pirheliómetro de referencia”.
Piranómetros y pirheliómetros
Los piranómetros son radiómetros diseñados para medir la irradiancia en una superficie plana receptora que resulta de los flujos radiantes incidentes del hemisferio superior en el rango de longitud de onda de 0,3 µm a 3 µm.El detector del piranómetro se basa en un elemento de detección térmica pasiva llamado termopila
. La construcción del detector es diferente para los distintos modelos pero el principio de funcionamiento fundamental se aplica a la mayoría de los radiómetros .El resultado de la radiación total absorbida por el recubrimiento superficial negro del sensor, que es una pintura no selectiva espectralmente, es la producción de un aumento de temperatura en la termopila. El calor generado fluye a través de una resistencia térmica hacia el disipador térmico (el cuerpo del piranómetro). La diferencia de temperatura a través de la resistencia térmica del detector se convierte en voltaje como una función lineal de la irradiancia solar absorbida. Este aumento de temperatura se ve afectado con facilidad con el viento, la lluvia y las pérdidas por la radiación térmica en el entorno. Para minimizar el efecto de los factores mencionados, el detector está protegido por dos cúpulas. Estas cúpulas permiten la igual transmisión de la componente solar directa para cualquier posición del sol en la esfera celeste.
Por otra parte, los pirheliómetros son sensores diseñados para medir la componente directa de la radiación solar, es decir, la irradiancia que resulta del flujo radiante solar desde un ángulo sólido definido del cual el eje esta perpendicular al plano de la superficie del receptor. Funciona, al igual que el piranómetro, en base a una termopila. Solamente se mide la radiación procedente del Sol y de una región anular del cielo muy próxima al astro. En los instrumentos modernos esta última abarca un semiángulo de 2,5º aproximadamente a partir del centro del Sol. Su utilización está asociada a seguidores solares que permiten una alineación correcta con la dirección del mismo.
